DESCRIPTION
Ces DTC sont enregistrés lorsque le signal de régime moteur transmis par l'ECM via la ligne directe et le signal de régime moteur envoyé via la communication CAN ne correspondent pas.
N° de DTC |
Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
Remarque |
---|---|---|---|---|
B2286 |
Dysfonctionnement du signal de fonctionnement possible |
Le signal de régime moteur transmis par l'ECM via la ligne directe et le signal de régime moteur envoyé via la communication CAN ne correspondent pas. (logique de détection à 1 cycle*1) |
|
|
P0335 |
Dysfonctionnement dans le circuit du capteur de position de vilebrequin (signal NE) |
Le signal de régime moteur transmis par l'ECM via la ligne directe et le signal de régime moteur envoyé via la communication CAN ne correspondent pas. (logique de détection à 1 cycle*1) |
|
|
Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté |
Fonction de sécurité en cas de détection d'un dysfonctionnement |
---|---|
|
|
N° de DTC |
Data List et Active Test |
---|---|
B2286 P0335 |
Commande de source d'alimentation électrique
Commande de démarrage
|

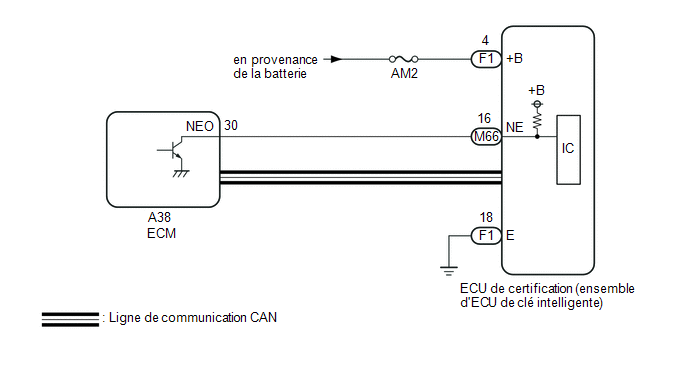

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
CONSEIL:
Lorsque le câble est débranché puis rebranché sur la borne négative (-) de la batterie, le mode d'alimentation électrique ne revient pas à l'état sélectionné avant que le câble ne soit débranché.
PROCEDURE
1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (CONDITION DU MOTEUR / REGIME MOTEUR) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Power Source Control ou Starting Control / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Power Source Control > Data List
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
---|---|---|---|---|
Engine Condition |
Etat du moteur |
Stop ou Run |
Stop: Le moteur est coupé Run: Le moteur tourne |
- |
Affichage du tester |
---|
Engine Condition |
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
---|---|---|---|---|
Engine Speed |
Régime moteur |
0 Ã 16 383 tr/min |
Varie en fonction du régime moteur réel |
- |
Affichage du tester |
---|
Engine Speed |
OK:
L'affichage du Techstream change correctement en fonction de la condition du moteur.
Résultat:
Résultat |
Passer au point |
---|---|
OK (sans module de pompe d'absorbeur de vapeurs de carburant) |
A |
OK (avec module de pompe d'absorbeur de vapeurs de carburant) |
B |
NG |
C |
A |
PASSER AU SYSTEME SFI (COMMENT UTILISER LA RECHERCHE DE PANNES) |
B |
PASSER AU SYSTEME SFI (COMMENT UTILISER LA RECHERCHE DE PANNES) |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE) |
Cliquer ici
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR SUR LE CIRCUIT BRANCHE A LA SOURCE D'ALIMENTATION ELECTRIQUE |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (MASSE) |
Cliquer ici
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ECM) |
(a) Débrancher le connecteur M66 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur A38 ECM.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
M66-16 (NE) - A38-30 (NEO) |
En permanence |
En dessous de 1 Ω |
M66-16 (NE) ou A38-30 (NEO) - Masse de carrosserie |
En permanence |
10 kΩ minimum |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
5. |
VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
(a) Rebrancher le connecteur M66 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Rebrancher le connecteur A38 ECM.

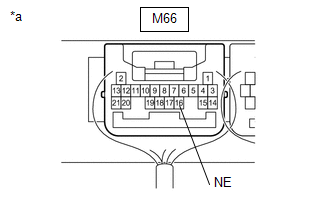

(c) A l'aide d'un oscilloscope, vérifier la forme d'onde du signal d'entrée de régime moteur au niveau de la borne de l'ECU de certification (ensemble d'ECU de clé intelligente). Fréquence standard:
|
|
Résultat:
Résultat |
Passer au point |
---|---|
OK |
A |
NG (sans module de pompe de l'absorbeur de vapeurs de carburant) |
B |
NG (avec module de pompe de l'absorbeur de vapeurs de carburant) |
C |
A |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
B |
PASSER AU SYSTEME SFI (COMMENT UTILISER LA RECHERCHE DE PANNES) |
C |
PASSER AU SYSTEME SFI (COMMENT UTILISER LA RECHERCHE DE PANNES) |
