REMONTAGE
PROCEDURE
1. REPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1
Cliquer ici
2. REPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1
(a) Reposer le sous-ensemble d'évaporateur de refroidisseur n° 1 avec la thermistance de refroidisseur n° 1 du carter supérieur de chauffage. |
|
(b) Engager l'attache.
(c) Engager les griffes pour reposer le boîtier de chauffage à l'aide de la partie supérieure du sous-ensemble d'évaporateur de refroidisseur n° 1 sur le carter inférieur de chauffage.
(d) Reposer les 2 vis.
3. REPOSER LE DETENDEUR DE REFROIDISSEUR
(a) Appliquer suffisamment d'huile pour compresseur sur 2 joints toriques neufs et sur les surfaces de raccord du sous-ensemble d'évaporateur de refroidisseur n° 1.
Huile de compresseur:
ND-OIL 12 ou produit équivalent
(b) Reposer les 2 joints toriques sur le sous-ensemble d'évaporateur de refroidisseur n° 1.
REMARQUE:
Maintenir les joints toriques et surfaces de raccord de joint torique exempts de corps étrangers.
(c) A l'aide d'une clé à douille à six pans de 4 mm, reposer le détendeur de refroidisseur à l'aide des 2 boulons à six pans. Torque: 3,5 N·m {36 kgf·cm, 31 in·lbf} |
|
(d) Reposer l'oeillet. |
|
4. REPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE
Poser dans ce sens |
(a) Reposer le sous-ensemble de bloc de chauffe, comme indiqué sur le schéma.
5. REPOSER L'ATTACHE DE CHAUFFAGE
(a) Engager les griffes pour reposer l'attache de chauffage. |
|
6. REPOSER L'OEILLET DE TUYAU DE CHAUFFAGE
(a) Reposer l'Å“illet de chauffage. |
|
7. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

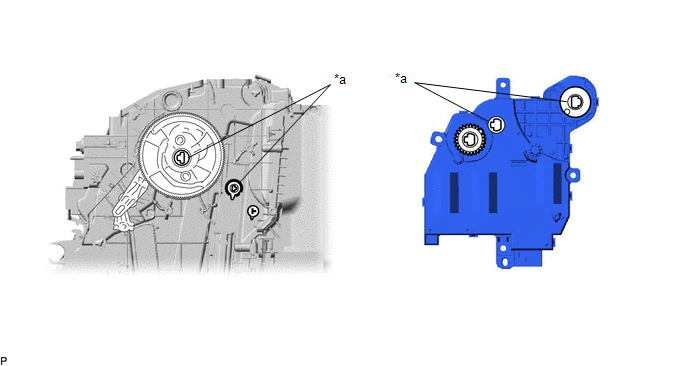

(a) Aligner chaque pignon sur l'ensemble de radiateur de climatisation, comme indiqué sur le schéma, puis s'assurer que les pignons du Sous-ensemble de servo de voletde radiateur de climatisation n° 1 sont alignés, comme indiqué sur le schéma.
*a |
Point de référence |
- |
- |
(b) A l'aide des points de référence, reposer le sous-ensemble de servo de volet de radiateur de climatisation n° 1 avec les 3 vis.
*a |
Point de référence |
- |
- |
8. REPOSER LA DURITE DE VIDANGE DE REFROIDISSEUR
(a) Aligner l'encoche de durite avec la nervure comme indiqué sur le schéma et reposer la durite de vidange de refroidisseur. |
|
9. REPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION
(a) Engager les attaches. |
|
(b) Brancher chaque connecteur pour reposer l'ensemble de faisceau de câbles de climatisation.
10. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
(a) Engager le guide pour reposer provisoirement l'ensemble d'amplificateur de climatisation, comme indiqué sur le schéma.
Poser dans ce sens |
(b) Reposer l'ensemble d'amplificateur de climatisation avec la vis.
(c) Brancher le connecteur.
11. REPOSER L'ENSEMBLE DE CHAUFFAGE RAPIDE
(a) Engager le guide pour reposer l'ensemble de chauffage rapide comme indiqué sur le schéma.
Poser dans ce sens |
12. REPOSER LE COUVERCLE DE CHAUFFAGE N° 2
(a) Engager la griffe et le guide pour reposer le couvercle de chauffage n° 2. |
|
(b) Reposer la vis.
13. REPOSER L'ENSEMBLE DE SOUFFLANTE
Cliquer ici
14. REPOSER LE CABLE DE TABLEAU DE BORD N° 3
(a) Engager les attaches pour reposer le câble de tableau de bord n° 3. |
|
(b) Brancher les 2 connecteurs.
15. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CLIMATISATION
(a) Engager les griffes pour reposer le sous-ensemble de conduite de climatisation. |
|
16. REPOSER LA CONDUITE D'AIR N° 2
(a) Engager les griffes pour déposer la conduite d'air n° 2. |
|
(b) Reposer la vis.
