Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1 |
ENSEMBLE DE PLAFONNIER N° 1 |
*2 |
AMPOULE DE PLAFONNIER N° 2 |
*3 |
LENTILLE DE PLAFONNIER |
*4 |
LOGEMENT DE PLAFONNIER |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PLAFONNIER N° 1

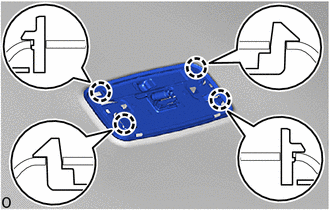

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer la lentille de plafonnier, comme indiqué sur le schéma.
*a |
Ruban adhésif de protection |
Déposer dans ce sens |
(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le logement de plafonnier du ciel de toit. |
|
(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes et le guide pour déposer le logement de plafonnier de la base du contacteur de plafonnier. |
|
2. DEPOSER L'AMPOULE DE PLAFONNIER N° 2
(a) Déposer l'ampoule de plafonnier n° 2, comme indiqué sur le schéma.
Déposer dans ce sens (1) |
|
Déposer dans ce sens (2) |
Repose
REPOSE
PROCEDURE
1. REPOSER L'AMPOULE DE PLAFONNIER N° 2
(a) Reposer l'ampoule de plafonnier n° 2, comme indiqué sur le schéma.
Reposer dans ce sens (1) |
|
Reposer dans ce sens (2) |
2. REPOSER L'ENSEMBLE DE PLAFONNIER N° 1
(a) Engager le guide et les griffes pour reposer le logement de plafonnier sur la base du contacteur de plafonnier. |
|
(b) Engager les griffes pour reposer le logement de plafonnier sur le ciel de toit. |
|
(c) Engager les griffes pour reposer le verre de plafonnier, comme indiqué sur le schéma.
Poser dans ce sens |
