1. VERIFIER LE SOUS-ENSEMBLE DE CABLES EN SPIRALE (sans réchauffeur du système de direction)

REMARQUE:

Si le capteur d'angle de braquage est posé sur un sous-ensemble de câble en spirale mal aligné, les DTC indiquant une valeur de capteur d'angle de braquage anormale tels que le DTC B1801, C1231 et C1433 seront enregistrés et il sera impossible de corriger le problème. Si cela se produit, remplacer le sous-ensemble de câble en spirale avec capteur par un neuf.

(a) Vérifier si le sous-ensemble de câble en spirale est centré.

CONSEIL:

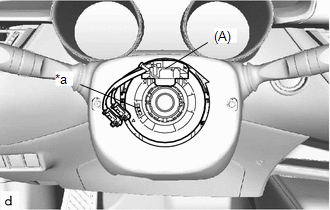

Lorsque le sous-ensemble de câble en spirale est centré, la pièce (A) se trouve en haut et le câble plat indiqué sur le schéma est visible.

*a

Câble plat

(b) Centrer le sous-ensemble de câble en spirale s'il ne l'est pas.

(1) Tout en appuyant sur l'interverrouillage, comme indiqué dans le schéma, à la main, faire lentement tourner le sous-ensemble de câble en spirale dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'arrête.

REMARQUE:

  • Lors de la rotation du sous-ensemble de câble en spirale, veiller à appuyer sur l'interverrouillage comme indiqué sur le schéma pour relâcher le mécanisme d'interverrouillage.
  • Ne pas tourner le sous-ensemble de câble en spirale à l'aide du faisceau de câbles d'airbag.
  • S'il est impossible de centrer le sous-ensemble de câble en spirale, il est possible que le sous-ensemble de câble en spirale soit rompu. Remplacer le sous-ensemble de câble en spirale ou le sous-ensemble de câble en spirale avec capteur par un élément neuf.

*a

Interverrouillage

(2) Tout en appuyant sur l'interverrouillage indiqué sur le schéma, faire tourner le sous-ensemble de câble en spirale dans le sens des aiguilles d'une montre environ 2,5 fois dans la position où les repères d'alignement sont alignés et où le câble plat indiqué sur le schéma est visible.

CONSEIL:

Le sous-ensemble de câble en spirale peut être enroulé d'environ 2,5 tours vers la gauche et vers la droite par rapport à la position centrale.

*a

Câble plat

*b

Interverrouillage

*c

Repère d'alignement

2. VERIFIER LE SOUS-ENSEMBLE DE CABLES EN SPIRALE (avec réchauffeur du système de direction)

REMARQUE:

Si le capteur d'angle de braquage est posé sur un sous-ensemble de câble en spirale mal aligné, les DTC indiquant une valeur de capteur d'angle de braquage anormale tels que le DTC B1801, C1231 et C1433 seront enregistrés et il sera impossible de corriger le problème. Si cela se produit, remplacer le sous-ensemble de câble en spirale avec capteur par un neuf.

(a) Vérifier si le sous-ensemble de câble en spirale est centré.

CONSEIL:

Lorsque le sous-ensemble de câble en spirale est centré, la pièce (A) se trouve en haut et le câble plat indiqué sur le schéma est visible.

*a

Câble plat

(b) Centrer le sous-ensemble de câble en spirale s'il ne l'est pas.

(1) Tout en appuyant sur l'interverrouillage, comme indiqué dans le schéma, à la main, faire lentement tourner le sous-ensemble de câble en spirale dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'arrête.

REMARQUE:

  • Lors de la rotation du sous-ensemble de câble en spirale, veiller à appuyer sur l'interverrouillage comme indiqué sur le schéma pour relâcher le mécanisme d'interverrouillage.
  • Ne pas tourner le sous-ensemble de câble en spirale à l'aide du faisceau de câbles d'airbag.
  • S'il est impossible de centrer le sous-ensemble de câble en spirale, il est possible que le sous-ensemble de câble en spirale soit rompu. Remplacer le sous-ensemble de câble en spirale ou le sous-ensemble de câble en spirale avec capteur par un élément neuf.

*a

Interverrouillage

(2) Tout en appuyant sur l'interverrouillage indiqué sur le schéma, faire tourner le sous-ensemble de câble en spirale dans le sens des aiguilles d'une montre environ 2,5 fois dans la position où les repères d'alignement sont alignés et où le câble plat indiqué sur le schéma est visible.

CONSEIL:

Le sous-ensemble de câble en spirale peut être enroulé d'environ 2,5 tours vers la gauche et vers la droite par rapport à la position centrale.

*a

Câble plat

*b

Interverrouillage

*c

Repère d'alignement

3. REPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

REMARQUE:

  • Ne pas remplacer le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.
  • Ne pas permuter le sous-ensemble de câble en spirale avec capteur sans verrouiller l'ensemble de volant installé, avec la batterie branchée et le contacteur d'allumage en position ON.
  • Veiller à ce que l'ensemble de volant de direction soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) S'assurer que les roues avant sont alignées dans l'axe du véhicule.

(d) Engager les griffes pour reposer le sous-ensemble de câble en spirale avec capteur.

(e) Brancher chaque connecteur.

4. REPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

Cliquer ici

5. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION

Cliquer ici

6. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE

7. VERIFIER ET AJUSTER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR (sans réchauffeur du système de direction)

REMARQUE:

Ne pas régler le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Vérifier si le sous-ensemble de câble en spirale avec capteur est centré.

CONSEIL:

Lorsque le sous-ensemble de câble en spirale avec capteur est centré, la pièce (A) se trouve en haut et le câble plat indiqué sur le schéma est visible.

*a

Câble plat

(d) Centrer le sous-ensemble de câble en spirale avec capteur s'il ne l'est pas.

(1) Tout en appuyant sur l'interverrouillage, comme indiqué dans le schéma, faire lentement tourner le sous-ensemble de câble en spirale avec capteur à la main dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'arrête.

REMARQUE:

  • Lors de la rotation du sous-ensemble de câble en spirale avec capteur, veiller à appuyer sur l'interverrouillage comme indiqué sur le schéma pour relâcher le mécanisme d'interverrouillage.
  • Ne pas tourner le sous-ensemble de câble en spirale avec capteur à l'aide du faisceau de câbles d'airbag.

*a

Interverrouillage

(2) Tout en appuyant sur l'interverrouillage indiqué sur le schéma, faire tourner le sous-ensemble de câble en spirale avec capteur dans le sens des aiguilles d'une montre environ 2,5 fois à l'endroit où la pièce (A) est positionné sur le dessus et où le câble plat indiqué sur le schéma est visible.

CONSEIL:

Le sous-ensemble de câble en spirale avec capteur peut être enroulé environ 2,5 fois vers la gauche et vers la droite par rapport à la position centrale.

*a

Interverrouillage

*b

Câble plat

8. VERIFIER ET AJUSTER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR (avec réchauffeur du système de direction)

REMARQUE:

Ne pas régler le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Vérifier si le sous-ensemble de câble en spirale avec capteur est centré.

CONSEIL:

Lorsque le sous-ensemble de câble en spirale avec capteur est centré, la pièce (A) se trouve en haut et le câble plat indiqué sur le schéma est visible.

*a

Câble plat

(d) Centrer le sous-ensemble de câble en spirale avec capteur s'il ne l'est pas.

(1) Tout en appuyant sur l'interverrouillage, comme indiqué dans le schéma, faire lentement tourner le sous-ensemble de câble en spirale avec capteur à la main dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'arrête.

REMARQUE:

  • Lors de la rotation du sous-ensemble de câble en spirale avec capteur, veiller à appuyer sur l'interverrouillage comme indiqué sur le schéma pour relâcher le mécanisme d'interverrouillage.
  • Ne pas tourner le sous-ensemble de câble en spirale avec capteur à l'aide du faisceau de câbles d'airbag.

*a

Interverrouillage

(2) Tout en appuyant sur l'interverrouillage indiqué sur le schéma, faire tourner le sous-ensemble de câble en spirale avec capteur dans le sens des aiguilles d'une montre environ 2,5 fois à l'endroit où la pièce (A) est positionné sur le dessus et où le câble plat indiqué sur le schéma est visible.

CONSEIL:

Le sous-ensemble de câble en spirale avec capteur peut être enroulé environ 2,5 fois vers la gauche et vers la droite par rapport à la position centrale.

*a

Interverrouillage

*b

Câble plat

9. REPOSER L'ENSEMBLE DE VOLANT

Cliquer ici
