Toyota CH-R Revue Technique / Systemes De Retenue Supplementaire / Capteur D'airbag Lateral (pour Porte Avant) / Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE CAPTEUR D'AIRBAG LATERAL DE PORTE

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

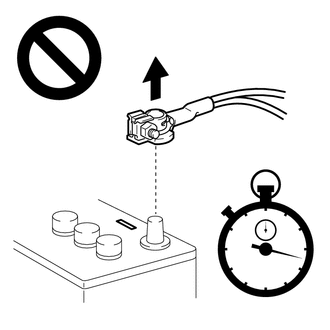

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

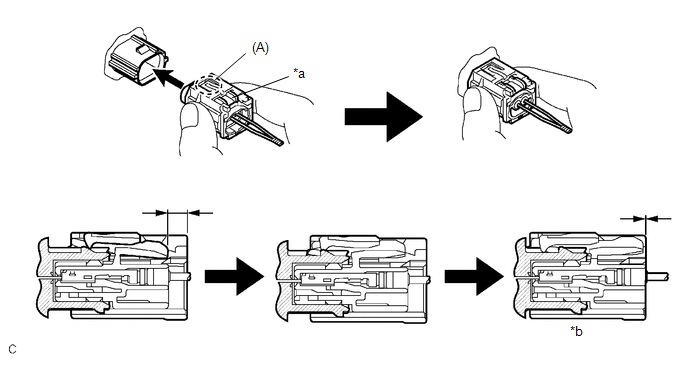

(c) Brancher le connecteur sur le capteur d'airbag latéral de porte.

*a

Verrouillage du boîtier blanc

*b

Le branchement est terminé

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

  • S'assurer de brancher le connecteur jusqu'à ce qu'il soit verrouillé (lors du verrouillage, s'assurer qu'un déclic se fait entendre).
  • Si le connecteur est verrouillé, le verrouillage du boîtier blanc coulissera. Ne pas maintenir le verrouillage du boîtier blanc ni la partie (A), car cela pourrait entraîner un mauvais branchement.

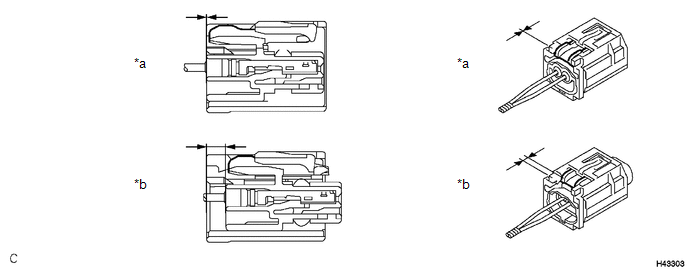

(d) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier blanc est comme indiquée sur le schéma.

*a

Incorrect(e)

*b

Correct(e)

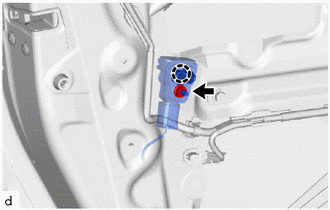

(e) Engager la griffe pour reposer le capteur d'airbag latéral de porte à l'aide de l'écrou.

Torque:

9,0 N·m {92 kgf·cm, 80 in·lbf}

REMARQUE:

  • Si le capteur d'airbag latéral de porte a subi une chute ou si le boîtier ou le connecteur présentent des fissures, des entailles ou d'autres défauts, le remplacer par un élément neuf.
  • Lors de la repose du capteur d'airbag latéral de porte, s'assurer que le câblage SRS ne gêne pas ou n'est pas pincé entre d'autres pièces.
  • S'assurer que la griffe de capteur d'airbag latéral de porte est correctement insérée dans l'orifice de porte.
  • Maintenir le goujon fileté et le joint en caoutchouc étanche à l'abri de corps étrangers.

(f) S'assurer de l'absence de jeu dans les pièces posées du capteur d'airbag latéral de porte.

2. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

Cliquer ici

3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

Cliquer ici

4. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT (pour côté conducteur)

Cliquer ici

5. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT (pour côté passager avant)

Cliquer ici

6. REPOSER LE CLIP DE GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

Cliquer ici

7. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

8. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES

Cliquer ici

9. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC

Cliquer ici

10. VERIFIER LE TEMOIN SRS

Cliquer ici
