Toyota CH-R Revue Technique: Avertisseur Sonore De Verrouillage De Porte A Distance
Depose
DEPOSE
PROCEDURE
1. DETACHER LA DOUBLURE D'AILE AVANT GAUCHE
Cliquer ici .gif)

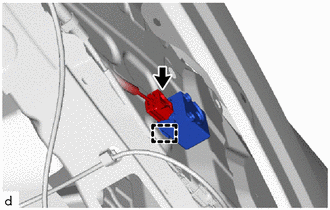

2. DEPOSER L'AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE
|
(a) Débrancher le connecteur. |
|
(b) Libérer l'attache pour déposer l'avertisseur sonore de verrouillage de porte à distance.
Pieces Constitutives
PIECES CONSTITUTIVES

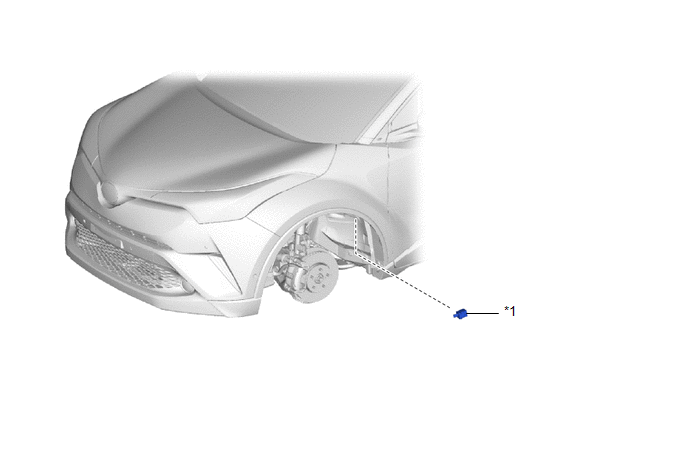

SCHEMA
|
*1 |
AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE |
- |
- |
Repose
REPOSE
PROCEDURE
1. REPOSER L'AVERTISSEUR SONORE DE VERROUILLAGE DES PORTES A DISTANCE
|
(a) Engager l'attache pour reposer l'avertisseur sonore de verrouillage de porte à distance. |
|
.png)
(b) Brancher le connecteur.
2. REPOSER LA DOUBLURE D'AILE AVANT GAUCHE
Cliquer ici .gif)
Contacteur D'avertissement De Deverrouillage
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1
CACHE INFERIEUR DE COLONNE DE DIRECTION
*2
ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROU ...
