Toyota CH-R Revue Technique: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de serrure de porte avant avec moteur sont indiquées ci-dessous.

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER LE CLIP DE GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

Cliquer ici

4. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT (pour côté conducteur)

Cliquer ici

5. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT (pour côté passager avant)

Cliquer ici

6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

Cliquer ici

7. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

Cliquer ici

8. DEPOSER LE JOINT DE CEINTURE DE PORTE AVANT

Cliquer ici

9. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

Cliquer ici

10. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

Cliquer ici

11. DEPOSER LE GARNISSAGE SUPERIEUR D'ENCADREMENT DE PORTE

Cliquer ici

12. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

Cliquer ici

13. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT

Cliquer ici

14. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté conducteur)

Cliquer ici

15. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

(a) Débrancher le connecteur.

*1	Tige de déverrouillage de porte avant
	Déposer dans ce sens

(b) A l'aide d'une clé à douille "TORX" T30, déposer les 3 vis.

(c) Débrancher la tige d'ouverture de serrure de porte avant, comme indiqué sur le schéma.

(d) Déposer l'ensemble de verrouillage de porte avant avec moteur.

(e) En cas de réutilisation de l'ensemble de serrure de porte avant avec moteur (sans système de double verrouillage):

(1) Déposer le joint du faisceau de câble de serrure de porte de l'ensemble de serrure de porte avant avec moteur.

(f) En cas de réutilisation de l'ensemble de serrure de porte avant avec moteur (avec système de double verrouillage):

(1) Déposer le joint du faisceau de câble de serrure de porte de l'ensemble de serrure de porte avant avec moteur.

16. DEPOSER LE SOUS-ENSEMBLE DE CACHE DE VERROU DE PORTE AVANT (sans système de double verrouillage)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes comme indiqué sur le schéma.

*a	Ruban adhésif de protection
	Déposer dans ce sens

(b) Libérer les guides pour déposer le sous-ensemble de cache de verrou de porte avant de l'ensemble de verrouillage de porte avant avec moteur.

17. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE AVANT

(a) sans système de double verrouillage:

(1) Libérer le guide pour déposer l'ensemble de câble de commande à distance de verrouillage de porte avant de l'ensemble de verrouillage de porte avant avec moteur.

(b) avec système de double verrouillage:

(1) Libérer le guide pour déposer l'ensemble de câble de commande à distance de verrouillage de porte avant de l'ensemble de verrouillage de porte avant avec moteur.

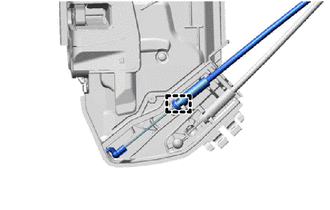

18. DEPOSER L'ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE AVANT

(a) sans système de double verrouillage:

(1) Libérer le guide pour déposer l'ensemble de câble de verrouillage intérieur de porte avant de l'ensemble de verrouillage de porte avant avec moteur.

(b) avec système de double verrouillage:

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes comme indiqué sur le schéma.

*a	Ruban adhésif de protection
	Déposer dans ce sens

(2) Libérer le guide pour déposer l'ensemble de câble de verrouillage intérieur de porte avant de l'ensemble de verrouillage de porte avant avec moteur.
