DESCRIPTION

Il se peut qu'il y ait un court-circuit entre l'une des lignes de bus CAN et GND lorsqu'aucune résistance n'est détectée entre la borne 22 (CA2H) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 4 (CG) du DLC3 ou la borne 7 (CA2L) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 4 (CG) du DLC3.

Symptôme	Organe incriminé
Il n'y a pas de résistance entre la borne 22 (CA2H) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 4 (CG) du DLC3 ou la borne 7 (CA2L) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 4 (CG) du DLC3.	Court-circuit à la masse dans la ligne principale de bus CAN Court-circuit à la masse dans la ligne secondaire CAN ECU du portail d'accès central (ECU du portail d'accès au réseau) Ensemble de capteur d'airbag Capteur d'angle de braquage Ensemble d'ECU de direction assistée Ensemble d'actionneur de frein ECU de détection d'occupant (avec ECU de détection d'occupant) Connecteur de jonction CAN n° 5 Connecteur de jonction CAN n° 4

Symptôme

Organe incriminé

Il n'y a pas de résistance entre la borne 22 (CA2H) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 4 (CG) du DLC3 ou la borne 7 (CA2L) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 4 (CG) du DLC3.

Court-circuit à la masse dans la ligne principale de bus CAN
Court-circuit à la masse dans la ligne secondaire CAN
ECU du portail d'accès central (ECU du portail d'accès au réseau)
Ensemble de capteur d'airbag
Capteur d'angle de braquage
Ensemble d'ECU de direction assistée
Ensemble d'actionneur de frein
ECU de détection d'occupant
(avec ECU de détection d'occupant)
Connecteur de jonction CAN n° 5
Connecteur de jonction CAN n° 4

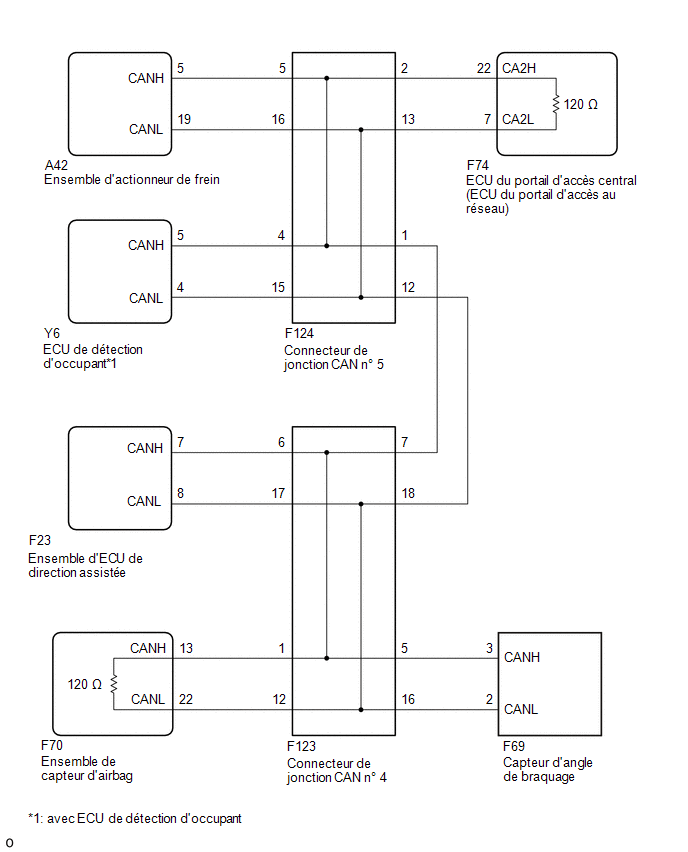

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Parce que l'ordre de diagnostic est important pour permettre un bon diagnostic, veiller à procéder à la recherche de pannes en utilisant la section "Comment utiliser la recherche de pannes" lorsque des DTC relatifs au système de communication CAN sont émis.
Cliquer ici
Avant de mesurer la résistance du bus CAN, mettre le contacteur d'allumage en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé, les contacteurs, ni ouvrir ou fermer les portes. Ensuite, débrancher le câble de la borne négative (-) de la batterie et laisser le véhicule à l'arrêt pendant un minimum de 1 minute avant de mesurer la résistance.
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
Après avoir effectué les réparations, exécuter la procédure de vérification des DTC et s'assurer que les DTC ne sont pas à nouveau émis.
Procédure de vérification des DTC: Mettre le système de moniteur d'angle mort en position ON à l'aide du contacteur principal de moniteur d'angle mort (contacteur ON/OFF), mettre le contacteur principal du régulateur de vitesse en position ON, mettre le contacteur principal LDA en position ON, puis conduire le véhicule à une vitesse d'environ 60 km/h (37 mi/h) pendant environ 5 minutes.
Après la réparation, effectuer la vérification du bus CAN, et s'assurer que toutes les ECU et tous les capteurs branchés sur le système de communication CAN s'affichent comme normaux.
Cliquer ici

CONSEIL:

Avant de débrancher les connecteurs associés pour la vérification, enfoncer le corps de chaque connecteur pour s'assurer que le connecteur n'est pas desserré ou débranché.
Lorsqu'un connecteur est débranché, s'assurer que la carrosserie des bornes et du connecteur n'est pas fissurée, déformée ou corrodée.

PROCEDURE

1.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A GND DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN N° 5)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de jonction CAN n° 5.

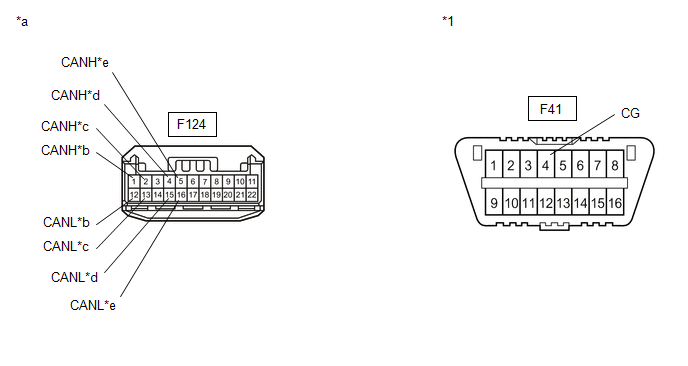

*1	DLC3	-	-
*a	Vue avant du connecteur côté faisceau de câbles (vers le connecteur de jonction CAN n° 5)	*b	vers le connecteur de jonction CAN n° 4
*c	vers l'ECU du portail d'accès central (ECU du portail d'accès au réseau)	*d	vers l'ECU de détection d'occupant (avec ECU de détection d'occupant)
*e	vers l'ensemble d'actionneur de frein	-	-

Résistance standard:

Branchement du tester	Condition	Condition spécifiée	Raccorde à
F124-1 (CANH) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Connecteur de jonction CAN n° 4
F124-12 (CANL) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Connecteur de jonction CAN n° 4
F124-2 (CANH) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	ECU du portail d'accès central (ECU du portail d'accès au réseau)
F124-13 (CANL) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum
F124-4 (CANH) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	ECU de détection d'occupant*1
F124-15 (CANL) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	ECU de détection d'occupant*1
F124-5 (CANH) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Ensemble d'actionneur de frein
F124-16 (CANL) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Ensemble d'actionneur de frein

*1: avec ECU de détection d'occupant

Résultat:

Résultat	Passer au point
OK	A
NG (ligne vers l'ECU du portail d'accès (ECU du portail d'accès au réseau))	B
NG (ligne vers le connecteur de jonction CAN n° 4)	C
NG (ligne vers l'ECU ou le capteur)	D

REMPLACER LE CONNECTEUR DE JONCTION CAN N° 5

PASSER AU POINT 3

PASSER AU POINT 4

2.	RECHERCHER UN EVENTUEL COURT-CIRCUIT EN GND DANS LA LIGNE DU BUS CAN (CONNECTEUR DE JONCTION CAN N° 5 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

(a) Débrancher le connecteur F74 d'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

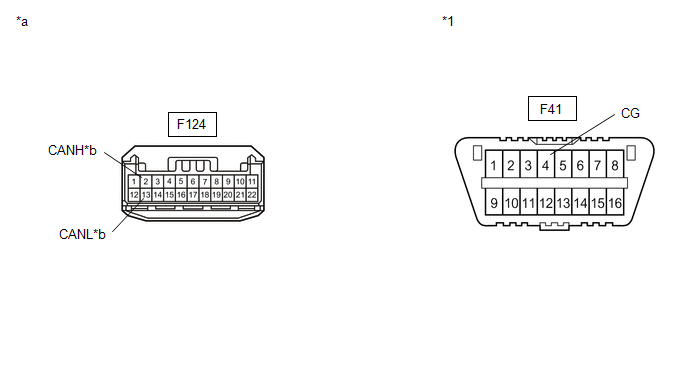

DLC3

Vue avant du connecteur côté faisceau de câbles

(vers le connecteur de jonction CAN n° 5)

vers l'ECU du portail d'accès central (ECU du portail d'accès au réseau)

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
F124-2 (CANH) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum
F124-13 (CANL) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU)

INCORRECT

REPARER OU REMPLACER LA LIGNE DE BUS PRINCIPALE CAN OU LE CONNECTEUR (CONNECTEUR DE JONCTION CAN N° 5 - ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU))

3.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A GND DANS LA LIGNE DE BUS CAN (CONNECTEUR DE JONCTION CAN N° 4)

(a) Débrancher le connecteur de jonction CAN n° 4.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

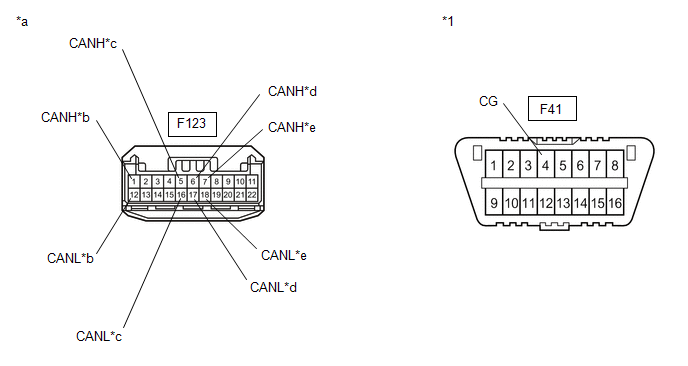

*1	DLC3	-	-
*a	Vue avant du connecteur côté faisceau de câbles (vers le connecteur de jonction CAN n° 4)	*b	vers l'ensemble de capteur d'airbag
*c	vers le capteur d'angle de braquage	*d	vers l'ensemble d'ECU de direction assistée
*e	vers le connecteur de jonction CAN n° 5	-	-

Résistance standard:

Branchement du tester	Condition	Condition spécifiée	Raccorde à
F123-1 (CANH) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Ensemble de capteur d'airbag
F123-12 (CANL) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Ensemble de capteur d'airbag
F123-5 (CANH) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Capteur d'angle de braquage
F123-16 (CANL) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Capteur d'angle de braquage
F123-6 (CANH) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Ensemble d'ECU de direction assistée
F123-17 (CANL) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Ensemble d'ECU de direction assistée
F123-7 (CANH) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Connecteur de jonction CAN n° 5
F123-18 (CANL) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum	Connecteur de jonction CAN n° 5

Résultat:

Résultat	Passer au point
OK	A
NG (ligne vers le connecteur de jonction CAN n° 5)	B
NG (ligne vers l'ECU ou le capteur)	C

REMPLACER LE CONNECTEUR DE JONCTION CAN N° 4

REPARER OU REMPLACER LE CONNECTEUR OU LA LIGNE PRINCIPALE DE BUS CAN (CONNECTEUR DE JONCTION CAN N° 4 - CONNECTEUR DE JONCTION CAN N° 5)

PASSER AU POINT 4

4.	RECHERCHER UN EVENTUEL COURT-CIRCUIT A GND DANS LA LIGNE DE BUS CAN (ECU OU CAPTEUR)

(a) Rebrancher tous les connecteurs du faisceau de câbles.

(b) Débrancher le connecteur qui comprend les bornes CANH et CANL de l'ECU ou du capteur à laquelle la ligne de bus court-circuitée à GND est raccordée.

Cliquer ici

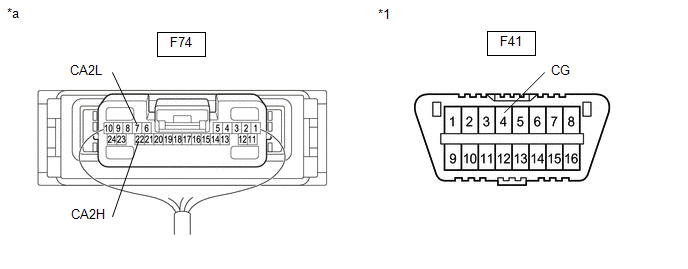

DLC3

Pièce constitutive avec faisceau de câbles branché

(ECU du portail d'accès central (ECU du portail d'accès au réseau))

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
F74-22 (CA2H) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum
F74-7 (CA2L) - F41-4 (CG)	Câble débranché de la borne négative (-) de la batterie	200 Ω minimum

CONSEIL:

Si la résistance passe à 200 Ω ou plus lorsque le connecteur est débranché de l'ECU ou du capteur, il peut y avoir un court-circuit dans l'ECU ou le capteur.
Si la résistance ne revient pas à la normale lorsque le connecteur est débranché de l'ECU ou du capteur, s'assurer de l'absence de court-circuit à la masse dans le faisceau de câbles et réparer ou remplacer le faisceau de câbles ou le connecteur, si nécessaire.

REMPLACER L'ECU OU LE CAPTEUR

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
