DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble d'amortisseur arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Réglage de la géométrie des roues arrière |
|
|
|
Dépose/repose du sous-ensemble de capteur de commande de hauteur arrière gauche*1 |
Initialiser le sous-ensemble d'ECU de phare gauche |
Système de réglage automatique de portée des phares |
|
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)*1 |
CONSEIL:
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (avec capteur de commande de hauteur)
Cliquer ici
3. DETACHER L'ENSEMBLE D'AMORTISSEUR ARRIERE

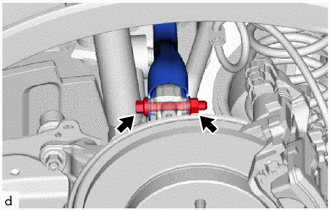

(a) Déposer les 2 boulons et détacher l'ensemble d'amortisseur arrière du véhicule. |
|
4. DESSERRER L'ENSEMBLE D'AMORTISSEUR ARRIERE

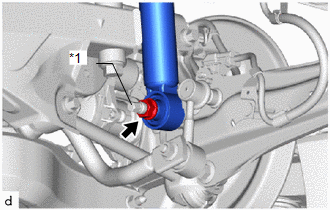

(a) Desserrer l'écrou de l'ensemble d'amortisseur arrière. REMARQUE: Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou. |
|
5. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
Cliquer ici
6. DETACHER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE
(a) Déposer le boulon et l'écrou, et détacher l'ensemble de bras de commande supérieur arrière du sous-ensemble de porte-essieu arrière. REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place. |
|
7. DEPOSER L'ENSEMBLE D'AMORTISSEUR ARRIERE
(a) Déposer l'écrou et l'ensemble d'amortisseur arrière de l'ensemble de porte-essieu arrière. REMARQUE: Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou. |
|
8. DEPOSER LE BOUCHON D'AMORTISSEUR ARRIERE
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le bouchon d'amortisseur arrière de l'ensemble d'amortisseur arrière. |
|
9. DEPOSER L'ENSEMBLE DE SUPPORT DE SUSPENSION ARRIERE
(a) Fixer l'ensemble d'amortisseur arrière dans un étau entre des plaques d'aluminium. REMARQUE: Ne pas serrer l'étau excessivement. |
|
(b) A l'aide du SST et d'une clé à douille à six pans de 6 mm, maintenir la tige d'amortisseur arrière et déposer l'écrou entre le support arrière et l'amortisseur arrière.
SST: 09729-97202
(c) Déposer l'ensemble de support de suspension arrière de l'ensemble d'amortisseur arrière.
