DESCRIPTION
Il s'agit du circuit d'alimentation électrique permettant de faire fonctionner l'ensemble de récepteur de radio et d'affichage.

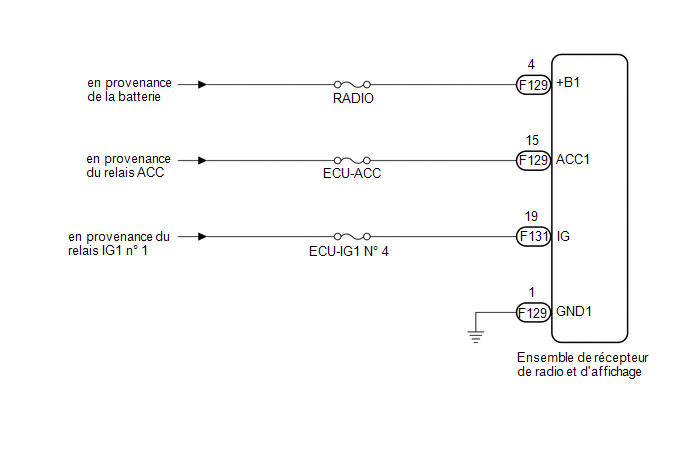

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RADIO ET DU SYSTEME D'AFFICHAGE DE LA SOURCE D'ALIMENTATION ELECTRIQUE - ENSEMBLE DE RECEPTEUR) |
(a) Débrancher les connecteurs F129 et F131 d'ensemble de récepteur de radio et d'affichage.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
F129-1 (GND1) - Masse de carrosserie |
En permanence |
En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
F129-4 (+B1) - F129-1 (GND1) |
En permanence |
11 Ã 14 V |
F129-15 (ACC1) - F129-1 (GND1) |
Contacteur du moteur en position ON (ACC) |
11 Ã 14 V |
F131-19 (IG) - F129-1 (GND1) |
Contacteur du moteur en position ON (IG) |
11 Ã 14 V |
OK |
PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
