DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE

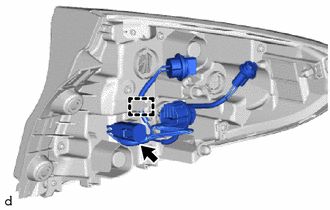

1. DEPOSER LA LED DE FEU COMBINE ARRIERE
(a) Débrancher le connecteur.
.png) |
Déposer dans ce sens |
(b) Déposer la vis.
(c) Faire tourner la LED de feu combiné arrière comme indiqué sur le schéma pour la déposer.
2. DEPOSER L'AMPOULE DE CLIGNOTANT ARRIERE
(a) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de clignotant arrière comme indiqué sur le schéma pour débrancher l'ensemble.
|
|
Déposer dans ce sens |
(b) Déposer l'ampoule de clignotant arrière de la douille et du câble de feu combiné arrière.
|
|
Déposer dans ce sens |
3. DEPOSER L'AMPOULE DE FEU LATERAL ARRIERE
(a) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de feu latéral arrière comme indiqué sur le schéma pour débrancher l'ensemble.
|
|
Déposer dans ce sens |
(b) Déposer l'ampoule de feu latéral arrière de la douille et du câble de feu combiné arrière.
|
|
Déposer dans ce sens |
4. DEPOSER LA DOUILLE ET LE CABLE DE FEU COMBINE ARRIERE
|
(a) Libérer l'attache. |
|
(b) Débrancher le connecteur pour déposer la douille et le câble de feu combiné arrière.
