Toyota CH-R Revue Technique: Dysfonctionnement du capteur de commande de hauteur (B2416,B241A)

Toyota CH-R Revue Technique / Eclairage (ext) / Systeme De Reglage Automatique De Portee Des Phares / Dysfonctionnement du capteur de commande de hauteur (B2416,B241A)

DESCRIPTION

Ce DTC est enregistré lorsque le sous-ensemble d'ECU de phare gauche détecte un dysfonctionnement au niveau du circuit d'alimentation du sous-ensemble de capteur de commande de hauteur arrière gauche ou du circuit du sous-ensemble de capteur de commande de hauteur arrière gauche. Le sous-ensemble d'ECU de phare gauche enregistre le DTC B2416 et B241A.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Remarque

B2416

Dysfonctionnement du capteur de commande de hauteur

L'une des conditions suivantes est remplie

  • Dysfonctionnement au niveau du sous-ensemble de capteur de commande de hauteur arrière gauche
  • Coupure dans le circuit d'alimentation électrique de sous-ensemble de capteur de commande de hauteur arrière gauche
  • Court-circuit dans le circuit d'alimentation électrique de sous-ensemble de capteur de commande de hauteur arrière gauche
  • Sous-ensemble de capteur de commande de hauteur arrière gauche
  • Sous-ensemble d'ECU de phare gauche
  • Faisceau de câbles ou connecteur

-

B241A

Capteur de commande de hauteur arrière

L'une des conditions suivantes est remplie

  • Dysfonctionnement au niveau du sous-ensemble de capteur de commande de hauteur arrière gauche
  • Coupure dans le circuit de sous-ensemble de capteur de commande de hauteur arrière gauche
  • Court-circuit dans le circuit de sous-ensemble de capteur de commande de hauteur arrière gauche
  • Sous-ensemble de capteur de commande de hauteur arrière gauche
  • Sous-ensemble d'ECU de phare gauche
  • Faisceau de câbles ou connecteur

-

Conditions de détection des DTC (DTC B2416 et B241A):


Conditions de fonctionnement du véhicule

Séquence 1

Séquence 2

Séquence 3

Condition de diagnostic

Contacteur d'allumage en position ON

â—‹

â—‹

â—‹

Etat du dysfonctionnement

Dysfonctionnement au niveau du sous-ensemble de capteur de commande de hauteur arrière gauche

â—‹

-

-

Coupure dans le circuit d'alimentation électrique de sous-ensemble de capteur de commande de hauteur arrière gauche

-

â—‹

-

Court-circuit dans le circuit d'alimentation électrique de sous-ensemble de capteur de commande de hauteur arrière gauche

-

-

â—‹

Durée de détection

-

-

-

Nombre de cycles

1 cycle(s)

1 cycle(s)

1 cycle(s)

CONSEIL:

Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.

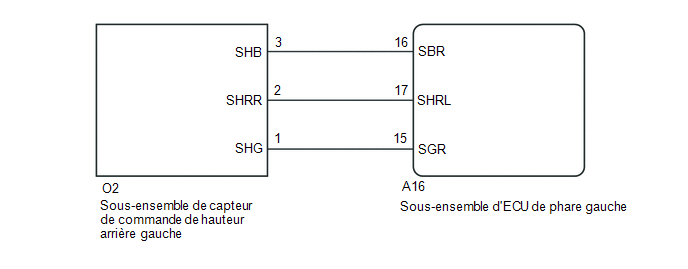

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Avant de procéder à cette vérification, s'assurer que le sous-ensemble de capteur de commande de hauteur arrière gauche est posé correctement.
  • Si le sous-ensemble d'ECU de phare gauche a été remplacé, il est nécessaire de synchroniser les informations relatives au véhicule et de réinitialiser le sous-ensemble d'ECU de phare gauche.

    Cliquer ici

  • Si l'une des opérations suivantes est exécutée, il est nécessaire d'initialiser le sous-ensemble d'ECU de phare gauche.

    Cliquer ici

    • Remplacement du sous-ensemble de capteur de commande de hauteur arrière gauche
    • Dépose/repose du sous-ensemble de capteur de commande de hauteur arrière gauche
    • Travail qui modifie la hauteur du véhicule tel que le remplacement des éléments de la suspension

PROCEDURE

1.

SUPPRIMER LES DTC

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > HL AutoLeveling > Clear DTCs
SUIVANT

2.

VERIFIER SI DES DTC SONT EMIS

(a) Vérifier les DTC.

Cliquer ici

Body Electrical > HL AutoLeveling > Trouble Codes

OK:

Les DTC B2416 ou B241A ne sont pas émis.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

INCORRECT

3.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / HL AutoLeveling / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > HL AutoLeveling > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Height Sens Pw Supply Val

Valeur d'alimentation électrique de sous-ensemble de capteur de commande de hauteur arrière gauche

0 à 5,00 V

4,61 à 5,00 V

-

Rr Height Sens Signal Val

Valeur de signal de sous-ensemble de capteur de commande de hauteur arrière gauche

0 à 5,00 V

0,50 à 4,50 V

La valeur varie en fonction de la hauteur du véhicule

Body Electrical > HL AutoLeveling > Data List

Affichage du tester

Height Sens Pw Supply Val

Rr Height Sens Signal Val

OK:

La condition normale indiquée ci-dessus s'affiche.

OK

REMPLACER LE SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE

INCORRECT

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE - SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE)

(a) Débrancher le connecteur A16 du sous-ensemble d'ECU de phare gauche.

(b) Débrancher le connecteur O2 du sous-ensemble de capteur de commande de hauteur arrière gauche.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A16-16 (SBR) - O2-3 (SHB)

En permanence

En dessous de 1 Ω

A16-17 (SHRL) - O2-2 (SHRR)

En permanence

En dessous de 1 Ω

A16-15 (SGR) - O2-1 (SHG)

En permanence

En dessous de 1 Ω

A16-16 (SBR) ou O2-3 (SHB) - Masse de carrosserie

En permanence

10 kΩ minimum

A16-17 (SHRL) ou O2-2 (SHRR) - Masse de carrosserie

En permanence

10 kΩ minimum

A16-15 (SGR) ou O2-1 (SHG) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

5.

VERIFIER LE SOUS-ENSEMBLE DE CAPTEUR ARRIERE GAUCHE DE COMMANDE DE HAUTEUR

(a) Déposer le sous-ensemble de capteur de commande de hauteur arrière gauche.

Cliquer ici

(b) Vérifier le sous-ensemble de capteur de commande de hauteur arrière gauche.

Cliquer ici

OK:

Le sous-ensemble de capteur de commande de hauteur arrière gauche est normal.

OK

REMPLACER LE SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE

INCORRECT

REMPLACER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE
