Toyota CH-R Revue Technique: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA MOULURE EXTERIEURE DE CUSTODE
CONSEIL:
Lors de la dépose de la moulure extérieure de custode, si le rembourrage de moulure extérieure de carrosserie n° 1 (ruban adhésif double face) est difficile à déposer, faire chauffer le ruban adhésif de la moulure extérieure de custode à l'aide d'une lampe chauffante.
Standard:
|
Elément |
Température |
|---|---|
|
Moulure extérieure de custode |
20 à 30°C (68 à 86°F) |
ATTENTION:
- Ne pas toucher les pièces chauffées ni la lampe chauffante. Le fait
de toucher celle-ci peut provoquer des brûlures.
.png)
*a
Pièce chaude
*b
Lampe chauffante
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
REMARQUE:
Ne pas chauffer la moulure extérieure de custode excessivement.
(a) Déposer les 3 vis et l'agrafe.
(b) Appliquer du ruban adhésif de protection autour de la moulure extérieure de custode.
.png) |
Ruban adhésif de protection |

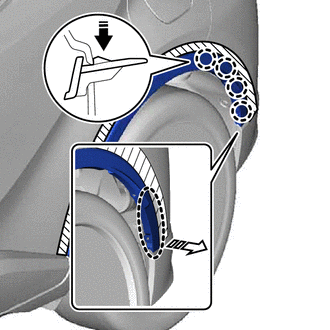

(c) Libérer les agrafes en appuyant sur la zone indiquée par la flèche sur le schéma avec le doigt.
.png) |
Placer les mains à cet endroit |
.png) |
Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
REMARQUE:
Pour éviter d'endommager les griffes, ne pas tirer avec trop de force sur la moulure extérieure de custode.
(d) Libérer les agrafes et détacher le ruban adhésif double face afin de déposer la moulure extérieure de custode.
|
*1 |
Rembourrage de moulure extérieure de carrosserie n° 1 (ruban adhésif double face) |
- |
- |
|
|
Placer les mains à cet endroit |
|
Déposer dans ce sens |
