Toyota CH-R Revue Technique: Repose

Toyota CH-R Revue Technique / Suspension Arriere / Ressort Helicoidal Arriere / Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE COUSSINET SUPERIEUR DE RESSORT HELICOIDAL ARRIERE

(a) Reposer le coussinet supérieur de ressort de bobine arrière sur le véhicule.

2. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE

(a) Reposer le coussinet inférieur de ressort hélicoïdal arrière sur l'ensemble de bras de suspension arrière n° 2.

3. REPOSER LE RESSORT HELICOIDAL ARRIERE

(a) Placer le ressort hélicoïdal arrière sur l'ensemble de bras de suspension arrière n° 2.

*a

Repère d'identification

*b

30° maximum

Côté intérieur du véhicule

REMARQUE:

  • Fixer le ressort hélicoïdal arrière de sorte que son extrémité inférieure se situe dans la zone indiquée sur le schéma.
  • Placer le ressort hélicoïdal arrière en orientant le repère d'identification comme indiqué sur le schéma.

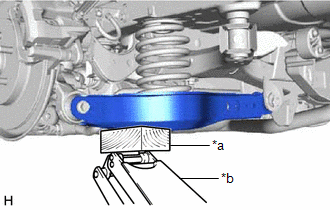

(b) A l'aide d'un cric et d'un bloc de bois, lever lentement sur cric l'ensemble de bras de suspension arrière n° 2 et reposer l'ensemble de bras de suspension arrière n° 2 sur le sous-ensemble de porte-essieu arrière à l'aide du boulon et de l'écrou.

  • Ne pas lever trop haut sur cric.
  • Le véhicule risque de tomber et de provoquer un accident grave.

REMARQUE:

  • Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.
  • Lors du levage sur cric de l'ensemble de bras de suspension arrière n° 2, veiller à effectuer l'opération lentement.
  • Veiller à effectuer cette opération avec le véhicule maintenu aussi bas que possible.
  • Introduire le boulon avec la partie filetée orientée vers l'avant du véhicule.

*a

Bloc de bois

*b

Cric

4. STABILISER LA SUSPENSION

Cliquer ici

5. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2

(a) Reposer l'ensemble de bras de suspension arrière n° 2 (côté sous-ensemble de porte-essieu arrière) avec le boulon.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.

6. REPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (avec capteur de commande de hauteur)

Cliquer ici

7. REPOSER LA ROUE ARRIERE

Cliquer ici

8. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2

(a) Reposer l'ensemble de bras de suspension arrière n° 2 (côté sous-ensemble de traverse de suspension arrière) à l'aide de l'écrou.

Cliquer ici

9. VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE

Cliquer ici

10. EFFECTUER L'INITIALISATION (avec le capteur de commande de hauteur)

Cliquer ici
